隣り合う継手の位置

隣り合う継手の位置

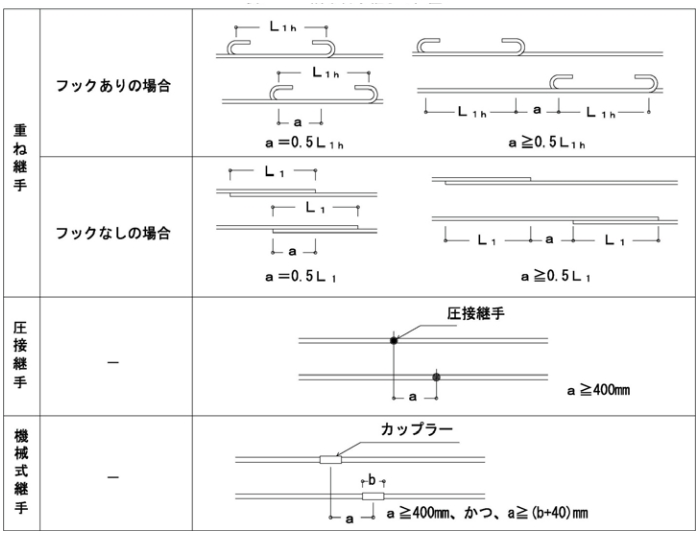

隣り合う継手の位置は、下記の表によります。ただし、壁の場合、スラブ筋でD16以下の場合は除きます。
また、先組み工法等で、柱、梁の主筋の継手を同一箇所に設ける場合は、特記によります。



隣り合う継手の位置
