鉄筋の継手と定着

鉄筋の継手の方法は、重ね継手、圧接継手、特殊な鉄筋継手があり、定着及び継手の長さの許容差は、長さの10%以内とされています。
@ 主節の継手の位置は、引張り力の最小の位置へ設けないといけません。
A 径の異なる鉄筋を継ぐ場合の鉄筋の継手の長さは、細い方の鉄筋の倍数とします。
B D35以上の鉄筋は、原則として重ね継手は使用しないで、ガス圧接継手を用います。

主節の継手の位置
 梁上端筋・・・中央部
 梁下端筋・・・端部
 柱・・・中央部



鉄筋の重ね継手は表の通りとなりますが、主筋及び耐力壁の重ね継手の長さは、特記によります。特記がなければ、40d(軽量コンクリートの場合は50d)と表の重ね継手長さのうち大きい値とします。それ以外の鉄筋の重ね継手の長さは下記の表の通りとなります。



鉄筋の重ね継手の長さ

鉄筋の種類

コンクリートの設計基準強度Fc(N/o2)

L1(フックあり)

L1h(フックなし)

SD295A SD295B

18

45d

35d

21

40d

30d

24 27

35d

25d

30 33 36

35d

25d

SD345

18

50d

35d

21

45d

30d

24 27

40d

30d

30 33 36

35d

25d

SD390

21

50d

35d

24 27

45d

35d

30 33 36

40d

30d

(注)1. L1、L1h1:重ね継手の長さ及びフックありの重ね継手の長さ。

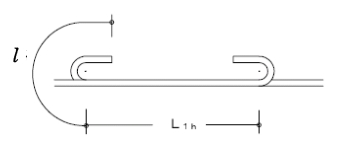

   2. フックありの場合のL1hは図に示すようにフック部分lを含まない。
   3.軽量コンクリートの場合は、表の値に5dを加えたものとする。





フックありの場合の重ね継手の長さは下記の図の通りです。
